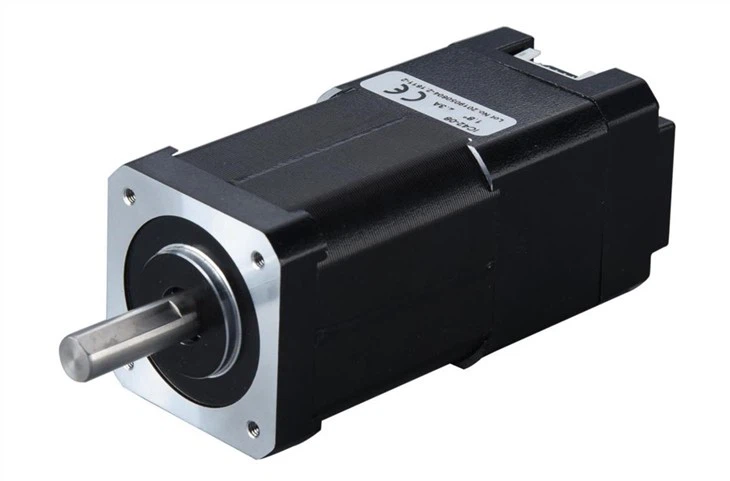

Карактеристике производа
●Нова 32-битна ДСП технологија
● Ниске вибрације, ниска бука, несметан рад
●Уграђена функција филтрирања високе резолуције и глатке
● Функција аутоматског подешавања параметара
●Варијабилна контрола струје у великој мери смањује стварање топлоте мотора.
●Аутоматско преполовљење струје у мировању
●Може да покреће 42 двофазни корачни мотор затворене петље
●Фотоелектрична изолација једностраног сигналног улаза (пулс, правац и омогућавање)
● Фреквенција импулсног одзива до 500КХз (фабрички подразумевано 200КХз)
●Струја је затворена петља као оптерећење
●опсег подешавања подподела 200-51200, виши подподела може да се прилагоди
●Има заштитне функције пренапона, поднапона и прекомерне струје.
Параметри производа
|
Електричне спецификације |
||||
|
Параметерс |
ИЦ42 |
|||
|
Мин |
Типично |
Макс |
Јединица |
|
|
Излазна струја[ПК] |
0.5 |
- |
2.5 |
A |
|
Напон |
15 |
24 |
32 |
Вдц |
|
Улазна струја контролног сигнала |
6 |
10 |
16 |
мА |
|
Ниво интерфејса контролног сигнала |
- |
5 |
- |
Вдц |
|
Минимално време пулсне ширине високог нивоа |
1.5 |
|
|
нас |
|
Фреквенција импулса корака |
0 |
- |
200 |
КХз |
|
Отпор изолације |
100 |
- |
- |
MΩ |
|
Заштита од пренапона Напон |
35 |
- |
- |
Вдц |
Диаграм производа
Подешавање поделе производа
|
Подешавање поделе |
||||
|
Пулс/Рев |
S1 |
S2 |
S3 |
S4 |
|
Уобичајено |
на |
на |
на |
на |
|
800 |
ван |
на |
на |
на |
|
1600 |
на |
ван |
на |
на |
|
3200 |
ван |
ван |
на |
на |
|
6400 |
на |
на |
ван |
на |
|
12800 |
ван |
на |
ван |
на |
|
25600 |
на |
ван |
ван |
на |
|
51200 |
ван |
ван |
ван |
на |
|
1000 |
на |
на |
на |
ван |
|
2000 |
ван |
на |
на |
ван |
|
4000 |
на |
ван |
на |
ван |
|
5000 |
ван |
ван |
на |
ван |
|
8000 |
на |
на |
ван |
ван |
|
10000 |
ван |
на |
ван |
ван |
|
20000 |
на |
ван |
ван |
ван |
|
40000 |
ван |
ван |
ван |
ван |
Подешавање функције производа
|
Подешавање функције |
||
|
Почетна оријентација мотора |
||
|
Правац |
СВ5 |
Напомена |
|
ЦЦВ |
НА |
У смеру супротном од казаљке на сату |
|
ЦВ |
ВАН |
У смеру казаљке на сату |
|
Подешавање режима управљања погоном |
||
|
Контролни режим |
СВ6 |
Напомена |
|
ФОЦ |
ВАН |
Векторска контрола затворене петље (ротација завртња) |
|
ПОСЛЕ ПОДНЕ |
НА |
Контрола затворене петље угла снаге (ротација ремена) |
Механичка димензија (УНИТ:мм)
Напомена: Ово је драјвер за димензију мотора, пошто можемо изабрати другачији обртни момент нема17 лак серво мотор за инсталирање на драјвер, тако да ћемо направити комплетан цртеж заснован на различитим моторима. А испод дајемо два модела на пример.
