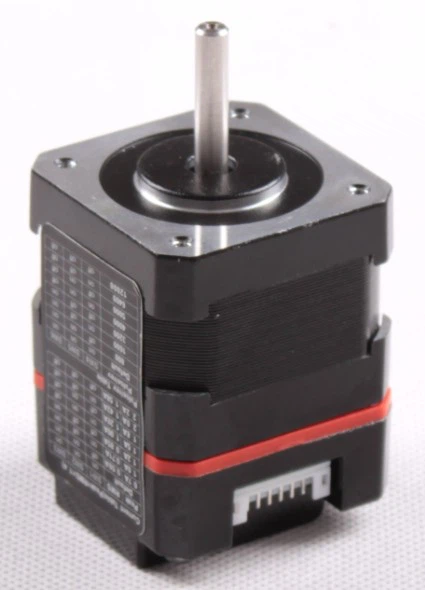

Карактеристике производа: нема17 интегрисани степпер моторни погон
● 32-битна дигитална технологија
● ниска вибрација, мање буке, глаткоћа
● Унутрашњи високи микро-корак и глатка функција филтра
● Аутоматско прилагођавање параметара мотора када је укључено напајање
● Тренутна варијабилна технологија омогућава мало загревање мотора и погона
● Аутоматско смањивање на пола струје када је мотор статички
● Оптички изолирани једноканални улаз сигнала (импулс, смер, омогућавање)
● Импулсна фреквенција одзива је 200КХз (МАКС 500КХз)
● Погодно за подешавање струје, опсег одабира је 0,1 ~ 2,5А (максимум)
● Распон микро-корака је 200 ~ 51200
● Подржавајте заштиту од пренапона, поднапонских, над-струјних струја
Примене производа: нема17 интегрисани степпер мотор
Успешно имплементирани ИО42 интегрисани степер системи у разној опреми, као што су десктоп ЦНЦ рутери, мали ЦНЦ глодалице, ласерски секачи / гравуре, зубни млинови, електронска опрема за монтажу и инспекцију, опрема за етикетирање, машине за прикупљање и постављање, КСИ столови
Параметри производа: нема17 интегрирани степпер мотор
Табела модела и избора погона | ||||
Дриве Модел | ИО42-02 | ИО42-03 | ИО42-04 | ИО42-08 |
Држање обртног момента | 0.2Нм | 0.3Нм | 0.4Нм | 0.8Нм |
Макс. Струја | 1.3А | 1.68А | 1.68А | 1.5А |
Режим комуникације | Подразумевано је РС232, прилагођено РС485 | |||
Корак корака / мотор Полар | 1,8º / 50 поларних | |||
Препоручите апликацију | Инсталирајте простор ограничен, рад глатка, слабо загревање | |||
Волтажа | 15 ~ 32ВДЦ, препоруцујем 24В. Ако вам је потребан високи напон, реците продају прилагодјено, МАКС је 50В | |||
Вредност заштите од пренапонског напона | 36вдц ± 2 | |||
Начин управљања | 32-битна ДСП технологија управљања | |||
МАКС фреквенција импулса | 200КХз (подразумевано 150КХз) | |||
Функција заштите | Аларм пренапонске, пренапонске, поднапонске | |||
Улазни сигнал | Пулс, смјер, омогућују сигнал прима само једноканални сигнал, прикључак електрични је 5Вдц, други електрични ниво је потребан за спајање вањског граничног отпора | |||
Микро корак | Подразумевано 1600 / рев, подесите микро корак помоћу ПроТунер или ДИП прекидача (200-51200) | |||
Повезивање производа: нема17 интегрисани степенички погон
Подешавање производа: нема17 интегрисани степпер мотор
Актуелна поставка
Вршна струја | РМС струја | СВ1 | СВ2 | СВ3 |
Уобичајено | 0,5 А (ПК) | НА | НА | НА |
0.7А | 0.5А | ВАН | НА | НА |
1.0А | 0.71А | НА | ВАН | НА |
1.2А | 0.85А | ВАН | ВАН | НА |
1.5А | 1.0А | НА | НА | ВАН |
1.8А | 1.28А | ВАН | НА | ВАН |
2.0А | 1.42А | НА | ВАН | ВАН |
2.2А | 1.58А | ВАН | ВАН | ВАН |
Плусе / РЕВ табела
Пул / РЕВ | СВ4 | СВ5 | СВ6 |
Подразумевано (400) | НА | НА | НА |
800 | ВАН | НА | НА |
1600 | НА | ВАН | НА |
3200 | ВАН | ВАН | НА |
4000 | НА | НА | ВАН |
5000 | ВАН | НА | ВАН |
6400 | НА | ВАН | ВАН |
12800 | ВАН | ВАН | ВАН |
Димензија производа: нема17 интегрисани степпер мотор
