ТС508-Б је затворени клипни погон, иста технологија, једина разлика је у томе што један погон може покретати два једноставна серво мотора одвојено и истовремено. Предност је уштеда простора, уштеда времена за инсталацију и уштеда трошкова. Проверите детаље информације као што следи:

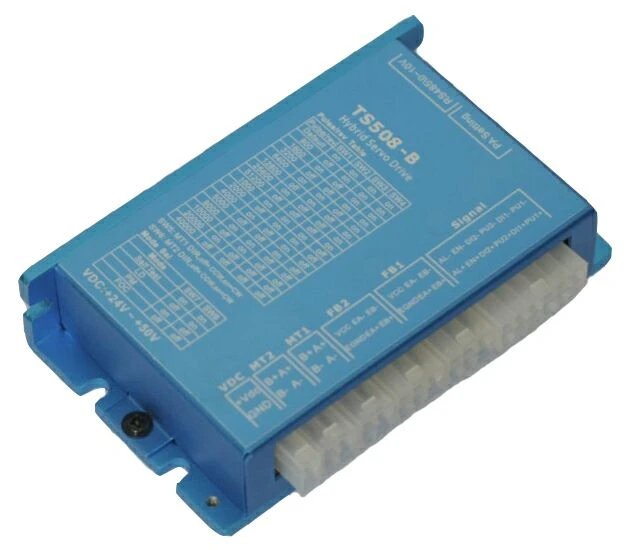

ТС508-Б (2 осовина у 1 серијском погону на хибридни погон)
Спецификације
● Напредна 64-битна ДСП дуал цоре технологија
● Два хибридна серво мотора могу се синхроно или одвојено управљати преко РС485
● Аутоматски је препознао својство хибридног серво мотора након укључивања.
● Радите глатко, високи обртни момент при средњим / великим брзинама; брз одзив и слабо загревање, ниске вибрације.
● 0—10 ВДЦ аналогни улаз за брзи режим и подршку за ИО контролу брзине. (Прилагођено)
● Усвојите напредну технологију променљиве струје и променљиве фреквенције, она може смањити загревање и вибрације мотора и погона.
● Максимална фреквенција импулса је 500КХЗ, (подразумевана вредност је 200КХЗ)
● Два мотора се могу управљати једном импулсном командом или два одвојено-канална наредба импулса.
● Напон улазног импулса је 4,5вдц-28вдц, није потребно прикључити ниједан отпорник
● Подржавајте РС232 за ПроТурнер од ПЦ-а (посебан кабл. Молимо контактирајте ЕЦОН технологију за овај кабл)
● Радите глатко, високи обртни момент при средњим / великим брзинама; брз одзив и слабо загревање, ниске вибрације.
Апликација:
Може се користити у разним врстама машина, као што су брза капија, ласерски резачи, ласерски маркери, високо прецизни столови КСИ, машине за етикетирање, медицинска опрема, 3Д штампач, електронски уређај, паковање, робот и тако даље. Његове јединствене карактеристике чине ТС508-Б идеалним решењем за апликације које захтевају и перформансе мале буке и велике брзине.
Водич за функције и избор уређаја | |
Модел погона | ТС508-Б |
Волтажа | 24 ~ 50ВДЦ |
Макс. Струјни излаз | 8А |
Векторна струја преоптерећења | 18А |
тежина | 0.2кг |
Подударни степенички мотор са затвореном петљом | ТЦ42 (ТЦ42-03, ТЦ42-04, ТЦ42-06, ТЦ42-08) Серија ТЦ57 [ТЦ57-10, ТЦ57-22Ц, ТЦ57-28, ТЦ57-30БК] ТЦ60 серија [ТЦ60-20, ТЦ60-30, ТЦ60-40] Подразумевано (ТЦ28, ТЦ35 или други степпер мотор затворене петље произвођача) |
Технологија контроле | 64-битна дво-језграна ДСП контрола са затвореном петљом с помичном тачком |
Фреквенција пулса | Мак 500КХЗ, задана вредност је 200КХЗ |
Заштита | Пренапонски напон, поднапон, прекомерна струја, преоптерећење |
Улаз сигнала | Пулс, правац, омогућују диференцијални улаз сигнала, ниво електричне струје прикључка 4.5ВДЦ — 28ВДЦ, нема потребе да прикључите било који отпорник |
Сигнални излаз | ОЦ излаз, максимална излазна струја је 100МА, потребно је спојити вучни отпорник, Макс. Вучни напон24ВДЦ |
Повратне информације о кодеру | Диференцијални улаз, кодирање АБ кодатора, може се прилагодити |
Пододељење | Подразумевано 1600 / рцв, ДИП за подешавање 200 ~ 51200 |
Отвори и затвори избор | МТ1 и МТ2 могу подесити затворену или отворену петљу, постављену од стране главног рачунара |
Коришћење окружења | -5 ℃ ~ 55 ℃ |
Уобичајени прилагођени захтев | 0 ~ 5В или 0 ~ 10В функција брзине аналогног напона, Исти или одвојени погонски 2пц мотор четкице (А и Б канални кодер, диференцијални сигнал кодера или једноструки крај је у реду) Једна РС485 главна линија одвојено за управљање степпер мотором 2пцс, 2пцс хибридни серво мотор, 2пцс мотор четком |
Опис функције
Погон подеси микро-корак, почетни правац мотора и остало подешавање функције помоћу 8 ДИП прекидача, детаљи су следећи:
Пулсе / РЕВ табела
Пул / РЕВ | СВ1 | СВ2 | СВ3 | СВ4 |
Уобичајено | НА | НА | НА | НА |
800 | ВАН | НА | НА | НА |
1600 | НА | ВАН | НА | НА |
3200 | ВАН | ВАН | НА | НА |
6400 | НА | НА | ВАН | НА |
12800 | ВАН | НА | ВАН | НА |
25600 | НА | ВАН | ВАН | НА |
51200 | ВАН | ВАН | ВАН | НА |
1000 | НА | НА | НА | ВАН |
2000 | ВАН | НА | НА | ВАН |
4000 | НА | ВАН | НА | ВАН |
5000 | ВАН | ВАН | НА | ВАН |
8000 | НА | НА | ВАН | ВАН |
10000 | ВАН | НА | ВАН | ВАН |
20000 | НА | ВАН | ВАН | ВАН |
40000 | ВАН | ВАН | ВАН | ВАН |
Напомена: Изнад микро-корака је стандард овог уређаја, за остале, на основу захтева купца или хоста који треба да подеси, опсег је 200 ~ 51200
СВ5: Мотор 1 ДИР, искључен = ЦЦВ, укључен = ЦВ
СВ6: Мотор 2 ДИР, искључен = ЦЦВ, укључен = ЦВ
Избор мотора
Режим | СВ7 | СВ8 |
Самотестирање | НА | НА |
ЛД | ВАН | НА |
ПОСЛЕ ПОДНЕ | НА | ВАН |
ФОЦ | ВАН | ВАН |
Напомена:
Начин самопровјере: ако су СВ7 и СВ8 укључени, укључени, мотор 1 и мотор 2 непрекидно ће се кретати са 60 окретаја у минути, један круг за ЦВ, један круг за ЦЦВ
ЛД режим: потпуна контрола затворене петље са високом струјом, добром крутошћу и великим закретним моментом у мировању;
ПМ: погодно за режим позиције до положаја са великим брзинама покретања и заустављања
ФОЦ: контрола вектора простора, која се може користити за све апликације команди
